Cherry G84 para instalación de Lockbolts aeronáuticos

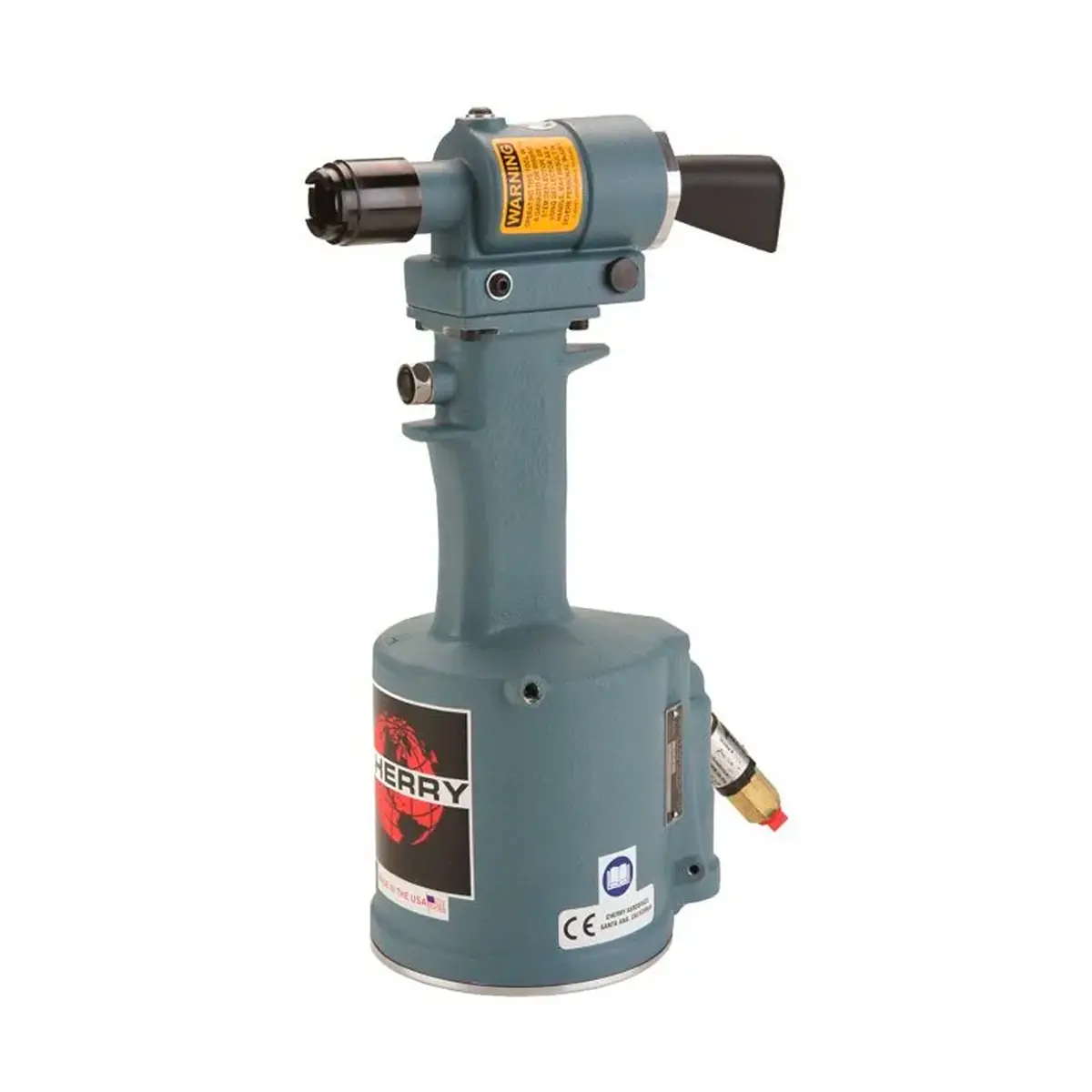

Cherry G84 es una remachadora neumática hidráulica de Cherry Aerospace diseñada para la instalación de Lockbolts en aplicaciones aeronáuticas. Su elevada fuerza de tracción permite realizar operaciones de fijación rápidas y fiables en procesos de fabricación, ensamblaje y mantenimiento.
Esta herramienta también permite instalar pernos ciegos y remaches aeronáuticos mediante cabezales de tracción compatibles. Su versatilidad facilita el trabajo con diferentes sistemas de fijación utilizados en estructuras aeronáuticas.
Potencia y ergonomía para trabajos de remachado
El modelo G84 proporciona una fuerza de tracción de 25,6 kN a una presión de alimentación de 100 psi (6,89 bar). Su carrera de 14,3 mm permite trabajar con diferentes configuraciones de fijaciones aeronáuticas.
El sistema hidráulico incorpora una fuerza de retorno de 5,34 kN, necesaria para las operaciones de conformado de collares Lockbolt.
Su diseño ergonómico combina una empuñadura cómoda con bajo retroceso y un peso de 3,5 kg. Además, presenta niveles reducidos de ruido y vibración, favoreciendo el manejo durante operaciones repetitivas.
Cabezales de tracción compatibles con Cherry G84
La remachadora admite diferentes cabezales de tracción según el tipo de fijación, su diámetro y las condiciones de acceso a la zona de trabajo.
Entre las configuraciones disponibles destacan los cabezales de la serie H513, diseñados para instalar Lockbolts de diámetros comprendidos entre 1/8″ y 1/4″. También admite las series H562 y H563, especialmente indicadas para aplicaciones con acceso limitado.

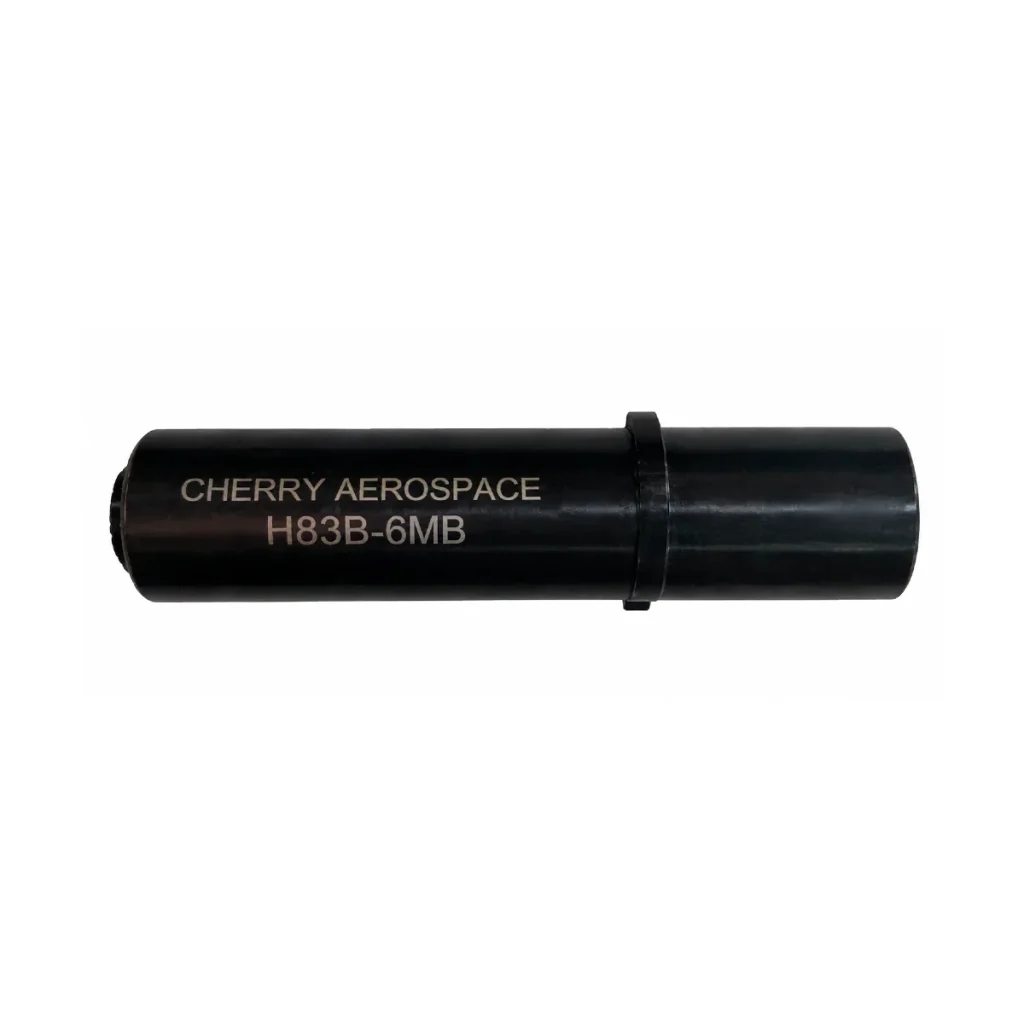

El modelo G84 también permite utilizar cabezales específicos para Maxibolt y CherryMAX, ampliando sus posibilidades de aplicación en operaciones de montaje aeronáutico.
Algunas referencias requieren adaptadores específicos para su instalación. Los cabezales de tracción se suministran por separado y deben seleccionarse según el tipo y diámetro de la fijación.
Características técnicas de Cherry G84
| Característica | Especificación |
|---|---|
| Fabricante | Cherry Aerospace |
| Modelo | G84 |
| Referencia | 744-090 |
| Tipo de herramienta | Neumática hidráulica |
| Presión de trabajo | 90–100 psi (6,2–6,89 bar) |
| Fuerza de tracción | 25,6 kN a 100 psi |
| Fuerza de retorno | 5,34 kN |
| Carrera | 14,3 mm |
| Peso | 3,5 kg |
| Consumo de aire | 8,21 litros/ciclo |
| Nivel sonoro | Inferior a 80 dB(A) |
| Vibración | Inferior a 2,5 m/s² |
Funcionamiento y mantenimiento
Cherry G84 funciona mediante aire comprimido regulado y requiere una presión de alimentación estable para mantener su rendimiento. El fabricante recomienda utilizar el regulador P-1505, ajustado a 100 psi.
Para conservar la herramienta en condiciones óptimas, es importante utilizar aire limpio y seco, comprobar periódicamente las conexiones y verificar el estado del sistema hidráulico.
Un mantenimiento adecuado ayuda a conservar la fuerza de tracción y el funcionamiento de los componentes internos durante su vida útil.
Descargas y manuales
Manual técnico Cherry G84 – Uso, mantenimiento y despiece (PDF)
¿Necesita más información sobre este producto?
Contacte con nuestro equipo para resolver sus dudas y seleccionar el cabezal de tracción adecuado para su aplicación, o visite la web oficial de Cherry Aerospace.
