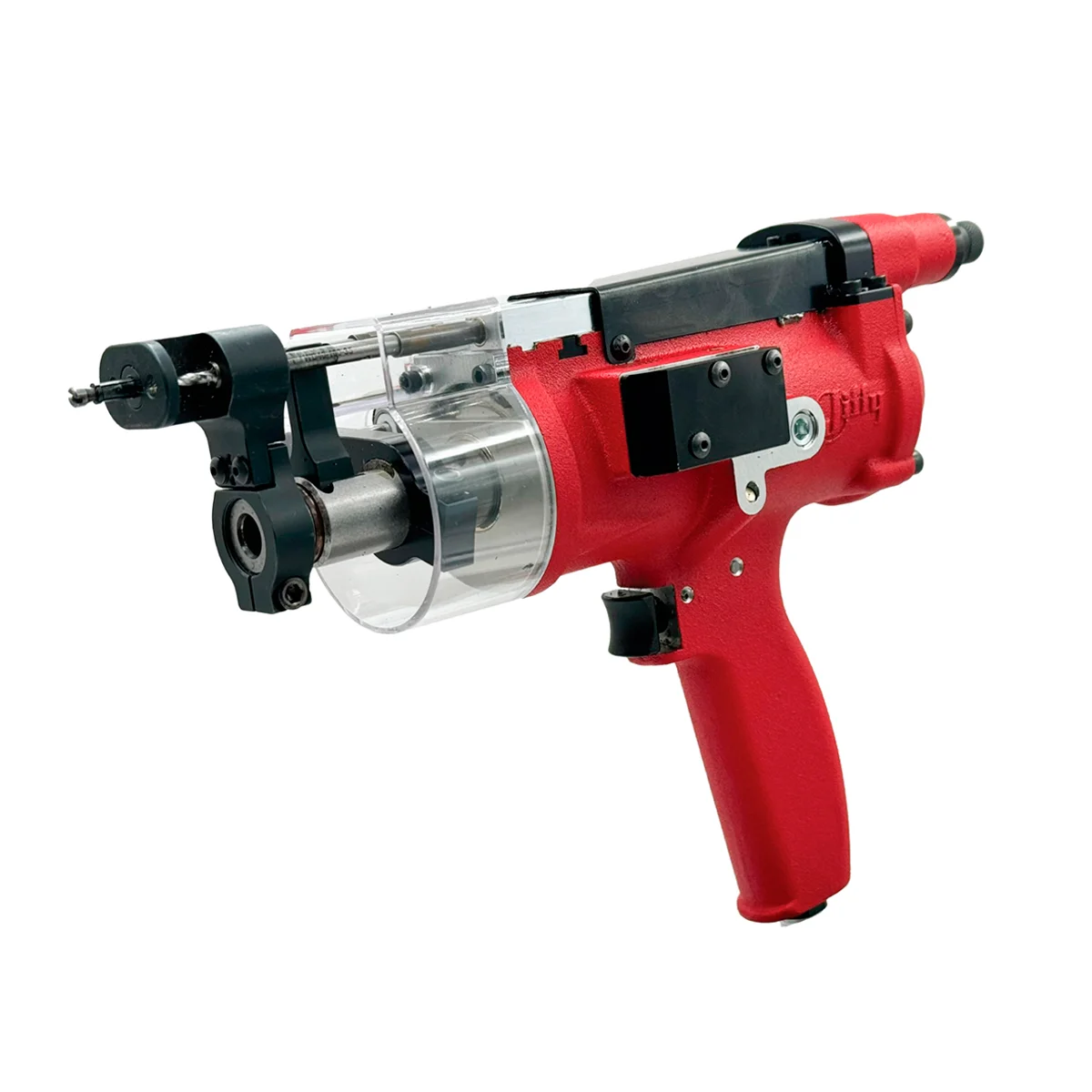

Jiffy 6600 Nutplate Drill: máquina semiautomática de taladrado y avellanado aeronáutico
Jiffy 6600 Nutplate Drill es una máquina semiautomática de doble husillo con accionamiento neumático y control hidráulico de avance, diseñada para preparar los agujeros de fijación de nutplates. Permite taladrar y avellanar dos agujeros simultáneamente en operaciones de fabricación y montaje aeronáutico.
Combina una pinza expansible de sujeción y un sistema hidráulico que regula el avance de las brocas. Este mecanismo sujeta la herramienta a la pieza y proporciona un avance suave y controlado durante el mecanizado, favoreciendo una calidad uniforme de los agujeros.
Jiffy 6600 Nutplate Drill: Taladro semiautomático para Nutplates con doble husillo
Los dos husillos trabajan simultáneamente para preparar los agujeros destinados a los remaches de fijación del nutplate. El control hidráulico permite ajustar la velocidad de avance de las herramientas de corte a través de la pieza, reduciendo la intervención manual durante el avance de taladrado.
Este sistema facilita la preparación del patrón de agujeros en una misma operación. La selección de los componentes debe ajustarse a la separación entre agujeros, el espesor de la pieza y los requisitos de taladrado y avellanado.
Diseño modular para facilitar ajustes y mantenimiento
El soporte delantero de los husillos permite ajustar la separación para adaptar el equipo a distintas geometrías. Los pies de apoyo modulares facilitan el mantenimiento y los cambios de componentes entre aplicaciones.
El soporte trasero cuenta con tres variantes de separación para minimizar la flexión de los ejes flexibles y prolongar la vida útil de los casquillos. La sección delantera del husillo es reemplazable, lo que facilita su sustitución cuando una broca rota queda alojada y no puede recuperarse.
Características técnicas | Jiffy 6600 Nutplate Drill
| Marca | Jiffy Air Tool |
|---|---|
| Modelo | 6600 Nutplate Drill |
| Tipo de máquina | Taladro semiautomático para nutplates |
| Accionamiento | Neumático con control hidráulico de avance |
| Operaciones | Taladrado y avellanado de dos agujeros simultáneamente |
| Sistema de trabajo | Doble husillo |
| Sujeción a la pieza | Pinza expansible |
| Soporte delantero | Ajustable para adaptar la separación |
| Soporte trasero | Tres variantes con distintas separaciones |
| Pies de apoyo | Modulares |
| Sección delantera del husillo | Reemplazable |
| Brocas | No incluidas |
Seleccione su versión: Jiffy 6600A de 6.000 RPM o 6600B de 600 RPM
Elija la versión de 6.000 RPM (6600A) o 600 RPM (6600B) según las necesidades de su aplicación. Para definir el equipo, indique la referencia del nutplate, la separación entre agujeros, el diámetro del agujero piloto y el espesor de la pieza.
Documentación técnica y descargas
Guía de configuración de Jiffy 6600 Nutplate Drill (PDF)
Ficha técnica de Jiffy 6600 Nutplate Drill (PDF)
Instrucciones de seguridad de Jiffy 6600 Nutplate Drill (PDF)
