Pinza 4124-00-15 Serie 41 para fijación temporal
Pinza 4124-00-15 Serie 41 diseñada para operaciones de fijación temporal durante trabajos de montaje y ensamblaje. Permite mantener las piezas correctamente posicionadas y sujetas antes de realizar su fijación definitiva.
Esta referencia presenta un diámetro nominal de 2,4 mm y está indicada para agujeros de 2,4 a 2,5 mm. Su capacidad de apriete comprende espesores de 0 a 15 mm, con una fuerza máxima de apriete de 100 daN.
Su diseño está especialmente orientado a aplicaciones de fabricación y montaje aeronáutico. También resulta adecuado para ensamblajes donde se utiliza sellante entre las diferentes piezas.
Selección de la pinza Serie 41 adecuada

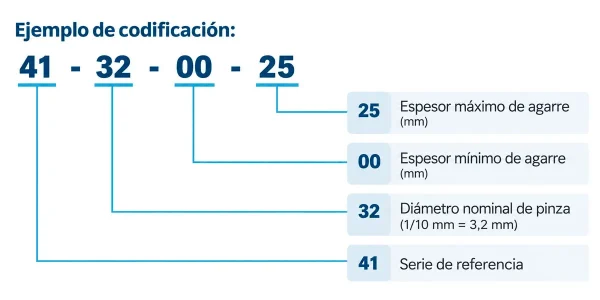

Para seleccionar la referencia correcta deben comprobarse principalmente el diámetro del agujero y la capacidad de apriete. También debe tenerse en cuenta la fuerza máxima correspondiente a cada diámetro.
La Pinza 4124-00-15 corresponde específicamente a agujeros de 2,4 a 2,5 mm y espesores comprendidos entre 0 y 15 mm. Para conjuntos con un espesor superior existen otras capacidades dentro de la misma Serie 41.
La variedad de medidas permite adaptar este sistema de fijación temporal a diferentes operaciones de fabricación, mantenimiento y ensamblaje aeronáutico.
Fijación rápida para montajes con sellante
La pinza incorpora un sistema de doble vástago roscado diseñado para facilitar una instalación y retirada rápidas durante las operaciones de montaje. Su mecanismo con muelle proporciona la sujeción temporal necesaria mientras se realizan las diferentes fases del ensamblaje.
Estas fijaciones temporales están diseñadas para trabajar en ensamblajes con sellante interpuesto. Para ello, incorporan un tratamiento especial antiadherente que ayuda a evitar que los productos de sellado utilizados durante el montaje se adhieran y obstruyan la pinza.
Esta característica facilita su utilización en procesos aeronáuticos donde los componentes deben permanecer correctamente posicionados mientras se aplica sellante y antes de realizar la unión definitiva.
Características de la pinza 4124-00-15
| Característica | Especificación |
|---|---|
| Referencia | 4124-00-15 |
| Serie | 41 |
| Diámetro nominal | 2,4 mm |
| Ø agujero | 2,4–2,5 mm |
| Capacidad de apriete | 0–15 mm |
| Fuerza máxima de apriete | 100 daN |
| Color identificativo | Negro |
Medidas y variantes de las pinzas Serie 41
Las pinzas Serie 41 están disponibles en diferentes diámetros, colores identificativos y capacidades de apriete. La elección debe realizarse según el diámetro del agujero y el espesor total del conjunto.
| Ø nominal | Ø agujero | Color | Capacidad de apriete | Fuerza máx. |
|---|---|---|---|---|
| 2,4 mm | 2,4–2,5 mm | Negro | 0–15 / 0–25 mm | 100 daN |
| 3,0 mm | 3–3,1 mm | Negro | 0–15 / 0–25 mm | 100 daN |
| 3,2 mm | 3,2–3,35 mm | Rojo | 0–15 / 0–25 / 10–35 mm | 200 daN |
| 3,6 mm | 3,5–3,7 mm | Azul | 0–15 / 0–25 / 10–35 mm | 200 daN |
| 4,1 mm | 4–4,2 mm | Blanco | 0–15 / 0–25 / 15–40 mm | 250 daN |
| 4,8 mm | 4,7–5 mm | Amarillo | 0–15 / 0–25 / 15–40 / 25–50 mm | 350 daN |
| 5,0 mm | 5H7 | Amarillo | 0–15 / 0–25 / 15–40 / 25–50 mm | 350 daN |
| 5,6 mm | 5,4–5,7 mm | Negro | 0–15 / 0–25 / 15–40 / 25–50 mm | 350 daN |
| 5,8 mm | 5,7–6 mm | Verde | 0–15 / 0–25 / 15–40 / 25–50 mm | 350 daN |
| 6,0 mm | 6H7 | Verde | 0–15 / 0–25 / 15–40 / 25–50 mm | 350 daN |
| 6,3 mm | 6,2–6,5 mm | Marrón | 0–15 / 0–25 / 15–40 / 25–50 mm | 350 daN |
